SKU REF.: A2190-1-8-1 Categoría Etiquetas , ,

Bomba de Carcasa Partida Horizontal

REF.: A2190-1-8-1

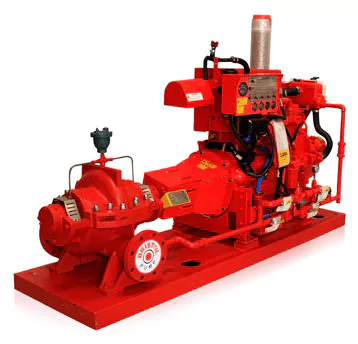

Bristol Split Case Pump (bomba de carcasa partida) es una bomba centrífuga de embudo curvo – voluta – de una sola etapa, no autocebante, con puerto radial de succión y descarga.

Esta bomba tiene un eje de bomba horizontal con el impulsor colocado en el en el centro del eje y con carcasa auto contenido combinado de rodamiento y cámara de sellado a ambos lados del impulsor.

Sin incomodar el motor o el trabajo de la tubería.

La construcción de la caja dividida permite desmontar la carcasa de la bomba en el plano horizontal a lo largo del eje de transmisión para permitir el retiro y desmontaje de piezas internas de la bomba como, rodamientos, anillos de desgaste, impulsor y sello del eje .

Solicitar presupuesto
Las válvulas de Retención para Desalación están diseñadas y fabricadas de acuerdo a las siguientes normas internacionales:
  • MOLDE
  • MODELO
  • Componentes
  • sELECCIÓN

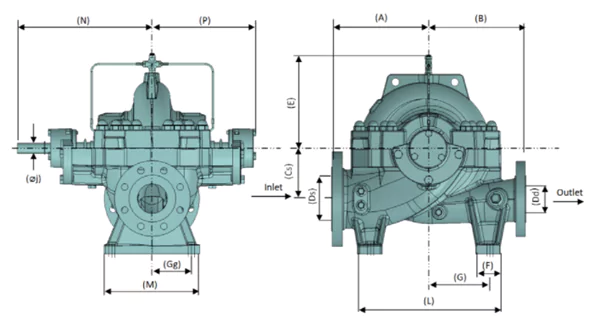

BSP-125-270

A:300 B:300 C:315 Cs:140 E:270 F:70 G:140 H:82 L:410 M:320 N:336 P:443 °J:35 Shaft keyway:10x10x78

BSP-150-310

A:330 B:330 C:355 Cs:170 E:345 F:80 G:200 H:91.5 L:470 M:320 N:345 P:345 °J:35 Shaft keyway:10x10x85

BSP-150-370

A:370 B:370 C:355 Cs:170 E:345 F:70 G:200 H:80 L:470 M:320 N:344 P:443 °J:35 Shaft keyway:10x10x78

BSP-200-290

A:370 B:370 C:400 Cs:200 E:310 F:80 G:225 H:110 L:530 M:390 N:366 P:517 °J:45 Shaft keyway:14x14x108

BSP-200-365

A:370 B:370 C:400 Cs:200 E:350 F:80 G:225 H:110 L:530 M:390 N:366 P:517 °J:45 Shaft keyway:14x14x108

BSP 6X4X1OHF

A:330 B:330 C:355 Cs:170 E:270 F:70 G:200 H:110 L:470 M:320 N:300 P:410 °J:40 Shaft keyway:10x10x85

BSP 10X8X21HF

A:600 B:500 C:560 Cs:300 E:472 F:70 G:350 H:185 L:770 M:480 N:475 P:610 °J:70 Shaft keyway:18x18x149

BSP 10X8X29MF

A:682 B:609 C:600 Cs:300 E:555 F:100 G:440 H:140 L:980 M:600 N:520 P:710 °J:70 Shaft keyway:18x18x138

BSP 8X6X18MF

A:475 B:405 C:480 Cs:280 E:385 F:120 G:180 H:110 L:480 M:470 N:414 P:537.5 °J:50 Shaft keyway:14x14x108

BSP-125-270

SUCCIÓN
ID:125 Rango caja bomba OD:280 No. Perforaciones:8
Perforación tornillo DIA:22 PCD:235

DESCARGUE
ID:80 Rango caja bomba OD:210 No. Perforaciones:0
Perforación tornillo DIA:22 PCD:168

BSP-150-310

SUCCIÓN
ID:150 Rango caja bomba OD:320 No. Perforaciones:12
Perforación tornillo DIA:22 PCD:270

DESCARGUE
ID:100 Rango caja bomba OD:255 No. Perforaciones:8
Perforación tornillo DIA:22 PCD:200

BSP-150-370

SUCCIÓN
ID:150 Rango caja bomba OD:320 No. Perforaciones:12
Perforación tornillo DIA:22 PCD:270

DESCARGUE
ID:100 Rango caja bomba OD:255 No. Perforaciones:100
Perforación tornillo DIA:22 PCD:200

BSP-200-290

SUCCIÓN
ID:200 Rango caja bomba OD:380 No. Perforaciones:12
Perforación tornillo DIA:26 PCD:330

DESCARGUE
ID:125 Rango caja bomba OD:280 No. Perforaciones:8
Perforación tornillo DIA:22 PCD:235

BSP-200-365

SUCCIÓN
ID:200 Rango caja bomba OD:380 No. Perforaciones:12
Perforación tornillo DIA:26 PCD:330

DESCARGUE
ID:125 Rango caja bomba OD:280 No. Perforaciones:8
Perforación tornillo DIA:22 PCD:235

BSP 6X4X1OHF

SUCCIÓN
ID:150 Rango caja bomba OD:320 No. Perforaciones:12
Perforación tornillo DIA:22 PCD:270

DESCARGUE
ID:100 Rango caja bomba OD:250 No. Perforaciones:8
Perforación tornillo DIA:22 PCD:200

BSP 10X8X21HF

SUCCIÓN
ID:250 Rango caja bomba OD:445 No. Perforaciones:16
Perforación tornillo DIA:28 PCD:387

DESCARGUE
ID:200 Rango caja bomba OD:380 No. Perforaciones:12
Perforación tornillo DIA:25 PCD:330

BSP 10X8X29MF

SUCCIÓN
ID:250 Rango caja bomba OD:445 No. Perforaciones:16
Perforación tornillo DIA:28 PCD:387

DESCARGUE
ID:200 Rango caja bomba OD:380 No. Perforaciones:12
Perforación tornillo DIA:25 PCD:330

BSP 8X6X18MF

SUCCIÓN
ID:200 Rango caja bomba OD:381 No. Perforaciones:12
Perforación tornillo DIA:26 PCD:330

DESCARGUE
ID:150 Rango caja bomba OD:317.5 No. Perforaciones:12
Perforación tornillo DIA:25 PCD:270

Carcasa - (hierro dúctil/hierro fundido)

Medio atornillado superior e inferior con pasadores para proporcionar una alineación perfecta. La mitad superior de la carcasa se puede quitar para inspeccionarla. Sin afectar los rodamientos o la alineación.

Mango del eje - (Acero inoxidable)

Protege el eje contra la corrosión y el desgaste, se extiende através del prensa estopa para máxima protección del eje. Impulsor - (Bronce) - encerrado, doble succión. Fundido en una sola pieza y balance, para minimizar el empuje y para asegurar larga vida del rodamiento. Bloqueado en posición por el mango del eje.

Carcasa de sellado - (Hierro dúctil/Hierro fundido)

Diseñado para aceptar empaque con anillo de linterno. Perforado internamente el paso de líquido en la mitad superior de la carcasa proporciona lubricación al área del empaque.

Eje - (Acero inoxidable/Acero aleado/Acero dúplex)

Amplio diámetro, torneado con precisión, eje de acero del alta resistencia para máxima duración con mínima desviación del eje.

Anillo de desgaste - (Bronce)

Un componente de desgaste instalado para impedir que el fluido vuelva a circular con la succión de la descarga.

Anillo Linterna - (Acero Inoxidable)

Un anillo hueco perforado que recibe líquido relativamente fresco, limpio que se distribuye uniformemente alrededor del eje para proporcionar lubricación y refrigeración.

Empaque prensaestopas - (grafito de inmersión)

Flexible que permite al eje funcionar libremente, así como a prueba de fugas.

Prensaestopas - (Bronce)

Para presionar el tapón (Acero Inoxidable).

Rodamiento - (SKF)

Con capacidad de alta velocidad y baja fricción de cojinete.

Caja de rodamientos - (Hierro fundido)

Conjunto de cajas de rodamientos, modulares diseñados para hacer fácil la instalación de cojinetes y ejes, mientras protege los rodamientos, prolongando su vida útil y simplificando el mantenimiento.

Sello de línea de descarga - (Acero inoxidable)

Desde la línea del lado de descarga de bomba y recirculado a través una válvula reguladora de presión en el prensaestopas.

Eslinga de agua

(Caucho resistente al aceite).

BSP-125-270

Capacidad nominal (GPM): 300
Tamaño (Inc): 5x3
UL Presión (PSI): 117 - 159
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 400
Tamaño (Inc): 5x3
UL Presión (PSI): 115 - 157
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 450
Tamaño (Inc): 5x3
UL Presión (PSI): 114 - 155
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 500
Tamaño (Inc): 5x3
UL Presión (PSI): 112 - 154
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

BSP-150-310

Capacidad nominal (GPM): 400
Tamaño (Inc): 6x4
UL Presión (PSI):
FM Presion Aprobada (PSI): 138 - 226
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 129 - 222
FM Presion Aprobada (PSI): 137 - 225
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 750
Tamaño (Inc): 6x4
UL Presión (PSI): 125 - 223
FM Presion Aprobada (PSI): 132 - 225
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 1000
Tamaño (Inc): 6x4
UL Presión (PSI): 117 - 218
FM Presion Aprobada (PSI): 128 - 222
Velocidad aprox. (RPM): 2950

BSP-150-370

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 261 - 293
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 235 - 264
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 202 - 226
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2600

Capacidad nominal (GPM): 750
Tamaño (Inc): 6x4
UL Presión (PSI): 254 - 285
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 750
Tamaño (Inc): 6x4
UL Presión (PSI): 228 - 256
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

Capacidad nominal (GPM): 750
Tamaño (Inc): 6x4
UL Presión (PSI): 195 - 219
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2600

Capacidad nominal (GPM): 1000
Tamaño (Inc): 6x4
UL Presión (PSI): 245 - 277
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 1000
Tamaño (Inc): 6x4
UL Presión (PSI): 219 - 248
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

Capacidad nominal (GPM): 1000
Tamaño (Inc): 6x4
UL Presión (PSI): 186 - 212
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

BSP-200-290

Capacidad nominal (GPM): 500
Tamaño (Inc): 8x5
UL Presión (PSI): 165 - 228
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 3550

Capacidad nominal (GPM): 750
Tamaño (Inc): 8x5
UL Presión (PSI): 161 - 229
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 3550

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x5
UL Presión (PSI): 155 - 222
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 3550

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x5
UL Presión (PSI): 155 - 194
FM Presion Aprobada (PSI): 140 - 172
Velocidad aprox. (RPM): 2950

BSP-200-365

Capacidad nominal (GPM): 750
Tamaño (Inc): 8x5
UL Presión (PSI): 214 - 262
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 750
Tamaño (Inc): 8x5
UL Presión (PSI): 193 - 236
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

Capacidad nominal (GPM): 750
Tamaño (Inc): 8x5
UL Presión (PSI): 165 - 203
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2600

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x5
UL Presión (PSI): 210 - 259
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x5
UL Presión (PSI): 188 - 233
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2800

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x5
UL Presión (PSI): 161 - 199
FM Presion Aprobada (PSI):
Velocidad aprox. (RPM): 2600

BSP 6X4X1OHF

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 91 - 126
FM Presion Aprobada (PSI): 96-128
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 130 - 178
FM Presion Aprobada (PSI): 140-183
Velocidad aprox. (RPM): 3500

Capacidad nominal (GPM): 750
Tamaño (Inc): 6x4
UL Presión (PSI): 85 - 121
FM Presion Aprobada (PSI): 90-122
Velocidad aprox. (RPM): 2950

Capacidad nominal (GPM): 500
Tamaño (Inc): 6x4
UL Presión (PSI): 123 - 174
FM Presion Aprobada (PSI): 132-177
Velocidad aprox. (RPM): 3500

Capacidad nominal (GPM): 1000
Tamaño (Inc): 6x4
UL Presión (PSI): 76 - 112
FM Presion Aprobada (PSI): 79 - 113
Velocidad aprox. (RPM): 2950

BSP 8X6X18MF

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x6
UL Presión (PSI): 153 - 182
FM Presion Aprobada (PSI): 159 - 184
Velocidad aprox. (RPM): 2100

Capacidad nominal (GPM): 1000
Tamaño (Inc): 8x6
UL Presión (PSI): 147 - 230
FM Presion Aprobada (PSI): 148 - 230
Velocidad aprox. (RPM): 2950
