Las válvulas de Retención para Desalación están diseñadas y fabricadas de acuerdo a las siguientes normas internacionales:
- ESPECIFICACIONES
- PROTECCIÓN CONTRA LA CORROSIÓN
- material
- opciones

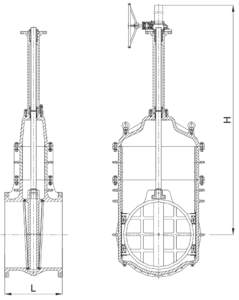

- DIMENSIONES (inch/mm)

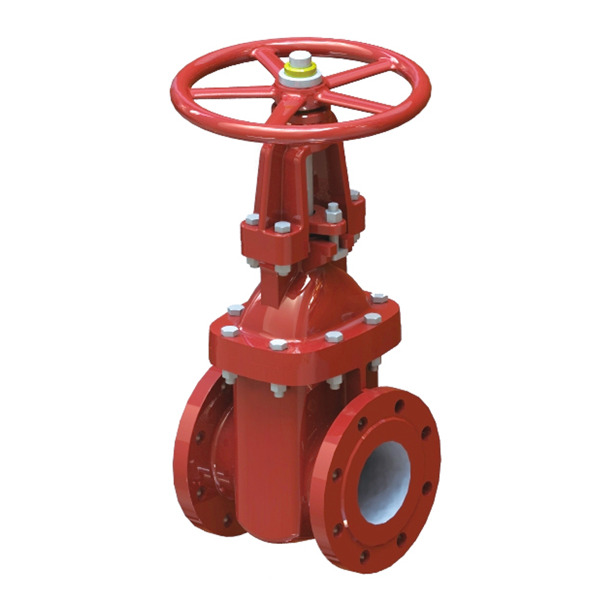

Cumpla con AWWA C500.
Sello de vástago ajustable.
Disponible con volante, reductor o actuador.
La brida y la perforación cumplen con ASTM B16.1 Clase 125.
Dimensiones cara a cara según: Serie básica EN 558-13, ASME B16.10.
Presión máxima de trabajo 250 psi.
Recubrimiento adherido por fusión o pintura líquida para interiores y exteriores.
Cuerpo
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Capó
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Asiento del Cuerpo
Material: Bronce
Especificación ASTM: B62 C83600
Cuña
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Asiento de Cuña
Material: Bronce
Especificación ASTM: B62 C83600
Madre
Material: Acero inoxidable
Especificación ASTM: A276 Tipo 420
Tuerca de tallo
Material: Bronce
Especificación ASTM: B148 C95200
Empaquetadura
Material: Grafito
Especificación ASTM: Sin amianto
Embalaje
Material: Grafito
Especificación ASTM: Sin amianto
Sujetadores
Material: Acero Carbono
Especificación ASTM: A307 Grado B
Volante
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Brida y taladrado cumplen con EN 1092-2 PN16.
Vástago ASTM A276 Tipo 304
Sujetadores de acero inoxidable: A2-70 o A4-70.
Tamaño de 14 "y superior.
L
Dimensiones por talla:
2”: 178
21/2” 191
3”: 203
4”: 229
5”: 254
6”: 267
8”: 292
10”: 330
12”: 356
14”: 381
16”: 406
18”: 432
20”: 457
24”: 508
28”: 610
30”: 610
32”: 660
36”: 711
42”: 915
48”: 1180
54”: 945
60”: 945
66”: 945
H (Abierto)
Dimensiones por talla:
2”: 405
21/2”: 415
3”: 486
4”: 632
5”: 710
6”: 842
8”: 1100
10”: 1228
12”: 1372
14”: 1595
16”: 1910
18”: 2180
20”: 2202
24”: 2745
28”: 2920
30”: 3350
32”: 3350
36”: 3950
42”: 4415
48”: 5265
54”: 5790
60”: 6315
66”: 6735
