Normas de diseño
AWWA / DIN
Tamaño
los que requiera el diseño
Aplicaciones
Agua - Centrales Hidroeléctrica - Distribución de Agua - Energía - Tratamiento de Agua
Válvulas de Guillotina Compuerta Murales Stop-logs
REF.: A2190-1-5-1-4
Nuestros sistemas de estanqueidad a 3 lados o a 4 lados según diseño, Son altamente confiables y cuentan con un diseño que reduce la filtración dentro de los rangos permitidos y aseguran la estanquidad del sistema.

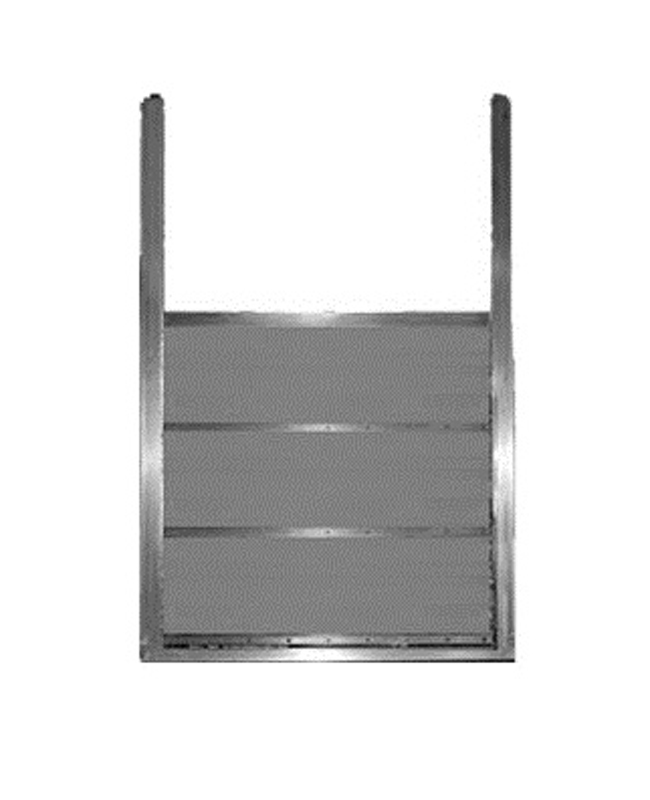

La configuración de nuestros STOPLOGS compone de un marco o bastidor y de una compuerta deslizante. Esta compuerta se divide en varios tableros, para la versión de cierre a 3 lados o de un solo tablero para la versión de cierre a 4 lados.
La junta de estanqueidad apoya siempre sobre inoxidable independientemente del material utilizado en la compuerta. Habitualmente se instalan varios marcos embebidos en el hormigón con un juego de tableros instalables en los diferentes bastidores.
