Las válvulas de Retención para Desalación están diseñadas y fabricadas de acuerdo a las siguientes normas internacionales:
- ESPECIFICACIONES
- PROTECCIÓN CONTRA LA CORROSIÓN
- material
- opciones
- DIMENSIONES (inch/mm)
Asiento de bronce.
Sello de vástago ajustable.
Disponible con volante, reductor o actuador.
Bridada según ASTM B16.1 Clase 125, EN 1092-2 PN16. (Otros tipos de bridas disponibles bajo pedido)
Dimensiones cara a cara según EN 558-1 básica Serie 3, ASME B16.10.
Presión de trabajo nominal 250 psi / 16 bar.
Recubrimiento adherido por fusión o pintura líquida para interiores y exteriores.
Cuerpo
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Capó
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Asiento del Cuerpo
Material: Bronce
Especificación ASTM: B62 C83600
Cuña
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Asiento de Cuña
Material: Bronce
Especificación ASTM: B148 C95200
Madre
Material: Acero inoxidable
Especificación ASTM: A276 Tipo 304
Tuerca de tallo
Material: Bronce
Especificación ASTM: B148 C95200
Empaquetadura
Material: Grafito
Especificación ASTM: Non – asbestos
Embalaje
Material: Grafito
Especificación ASTM: Non – asbestos
Sujetadores
Material: Acero Carbono
Especificación ASTM: A307 Grado B
Volante
Material: Hierro dúctil
Especificación ASTM: A536 Grado 65 - 45 - 12
Sujetadores de acero inoxidable: A2-70 o A4-70.

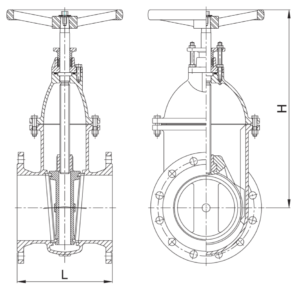

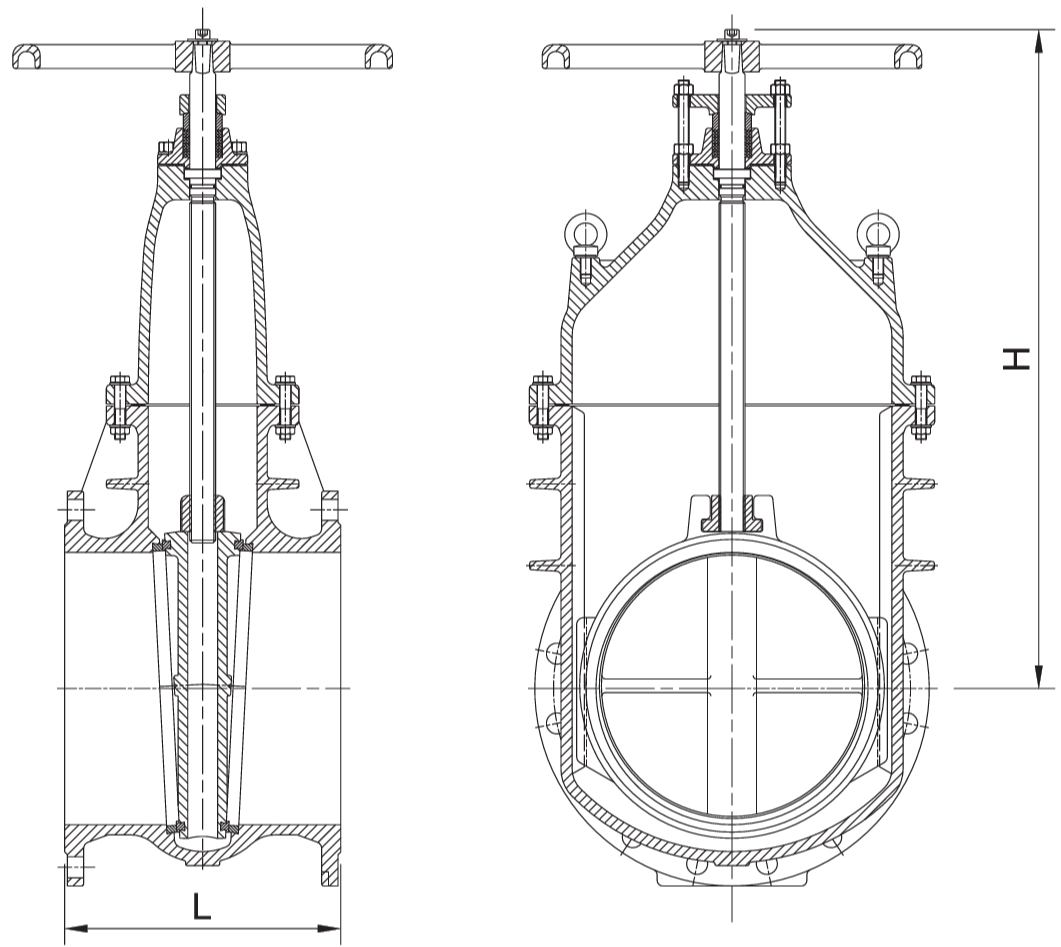

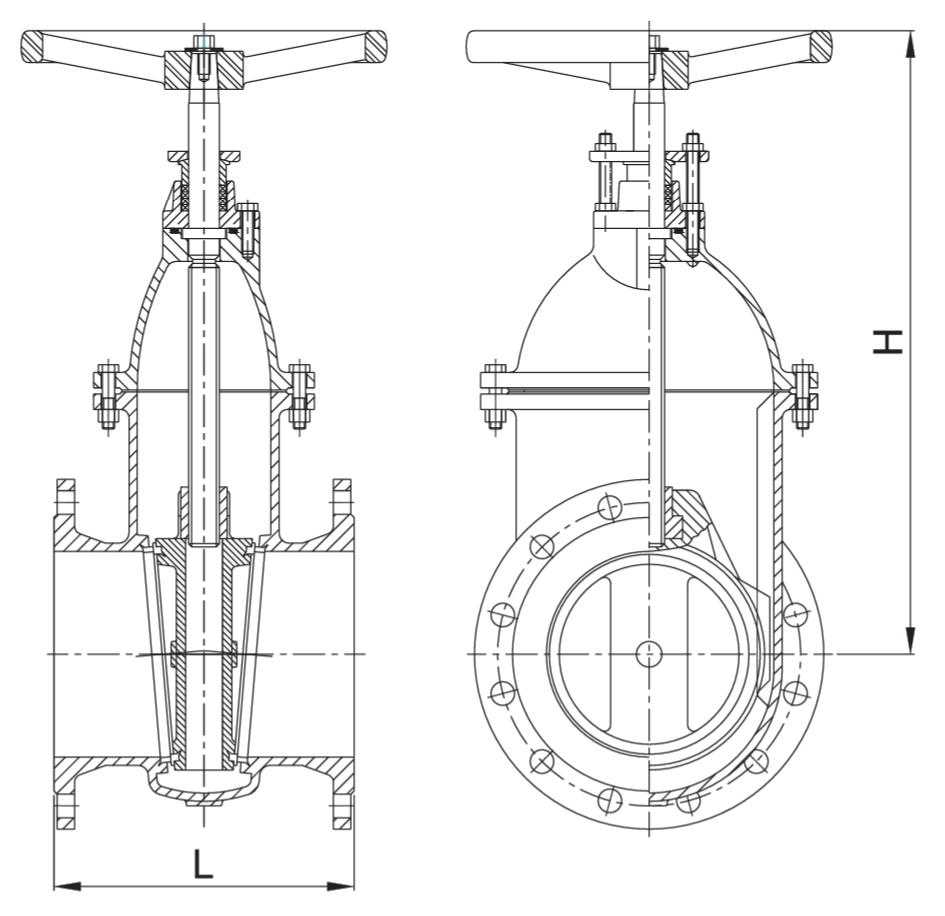

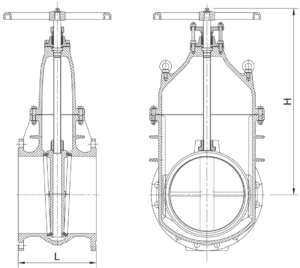

L
Dimensiones por talla:
2”: 178
2-1/2” 191
3”: 203
4”: 229
5”: 254
6”: 267
8”: 292
10”: 330
12”: 356
14”: 381
16”: 406
18”: 432
20”: 457
24”: 508
H
Dimensiones por talla:
2”: 237
21/2”: 322
3”: 340
4”: 420
5”: 477
6”: 542
8”: 668
10”: 750
12”: 835
14”: 992
16”: 1128
18”: 1263
20”: 1346
24”: 1367
