Estándar de diseño
ANSI / DIN
Presión
hasta 10bar
Dimensiones
DN50/2'' a DN1200/48''
Sectores
Industria Metalúrgica - Minería - Otros - Papel y Celulosa - Procesamiento de Minerales

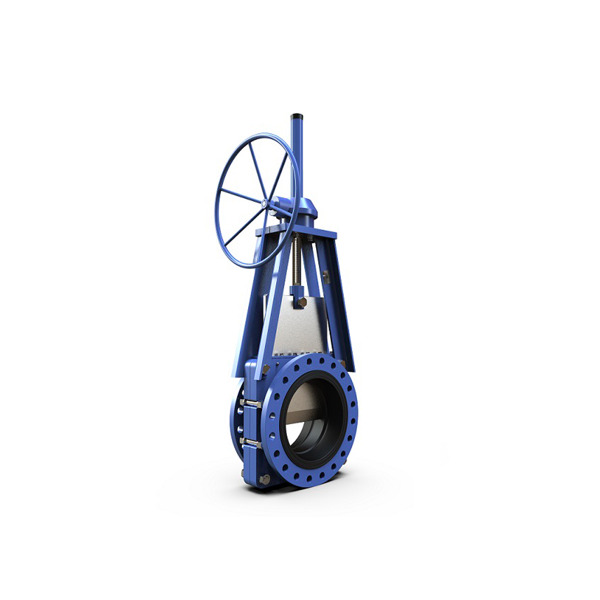

Es el modelo de entercaras largo y con asiento bidireccional. Estos asientos o mangones llevan incorporado interiormente un alma metálica. Cuando la válvula está en posición abierta, los mangones, fabricados en material antiabrasivo, están en contacto y forman una manga que evitan el contacto del fluido con el cuerpo.
La válvula es de tipo brida completa para la instalación entre bridas o en fin de línea. El taladrado es según ANSI 150 o DIN PN10. El obturador es de tipo cuchilla en material acero inoxidable. Está pulida por ambos lados y las aristas están redondeadas, por lo que se prolonga la vida útil de las empaquetaduras y los asientos de goma.
ANSI / DIN
hasta 10bar
DN50/2'' a DN1200/48''
Industria Metalúrgica - Minería - Otros - Papel y Celulosa - Procesamiento de Minerales
Nuestros sistemas de estanqueidad a 3 lados o a 4 lados según diseño, Son altamente confiables y cuentan con un diseño que reduce la filtración dentro de los rangos permitidos y aseguran la estanquidad del sistema.
La configuración de nuestros STOPLOGS compone de un marco o bastidor y de una compuerta deslizante. Esta compuerta se divide en varios tableros, para la versión de cierre a 3 lados o de un solo tablero para la versión de cierre a 4 lados.
La junta de estanqueidad apoya siempre sobre inoxidable independientemente del material utilizado en la compuerta. Habitualmente se instalan varios marcos embebidos en el hormigón con un juego de tableros instalables en los diferentes bastidores.
Las válvulas de Macho de Doble Expansión producen un cierre estanco tanto aguas arriba como aguas abajo. El diseño de estas válvulas permite un cierre en las dos caras y venteo en la cámara de la válvula (double block & bleed). Dado que su mecanismo de sellado evita la pérdida de producto y la contaminación, además de significar una vida prolongada.
Las válvulas de bola flotante básicamente se componen y funcionan por una esfera y asientos de sello, donde la esfera o bola es empujada por la presión del fluido contra el asiento asegurando la hermeticidad del sistema.
El diámetro de la válvula, internos y componentes están sujetos a variables como la presión, temperatura y las características del medio (fluido) internos y las condiciones externas de medio ambiente donde se instalará la válvula. Las válvulas de bola flotante son muy eficientes en la rápida operación.
Las Válvulas de Macho están diseñadas para resistir los esfuerzos de un servicio tan severo como el del proceso de tratamiento de agua por Osmosis Inversa. Para ello el departamento de Ingeniería ha desarrollado un diseño de Válvula basado en el cálculo analítico tradicional y utilizando las normas internacionales ANSI B16.34 y UNE EN 12516.
Las Válvulas de Macho son fabricadas en materiales Inoxidables, Duplex y Super Duplex de acuerdo con los requerimientos de los proyectos para las condiciones de desafiantes en los procesos de Osmosis Inversa.
Hemos diseñado nuestras Válvulas de Macho para 3 servicios fundamentales dentro de la Osmosis Inversa:
