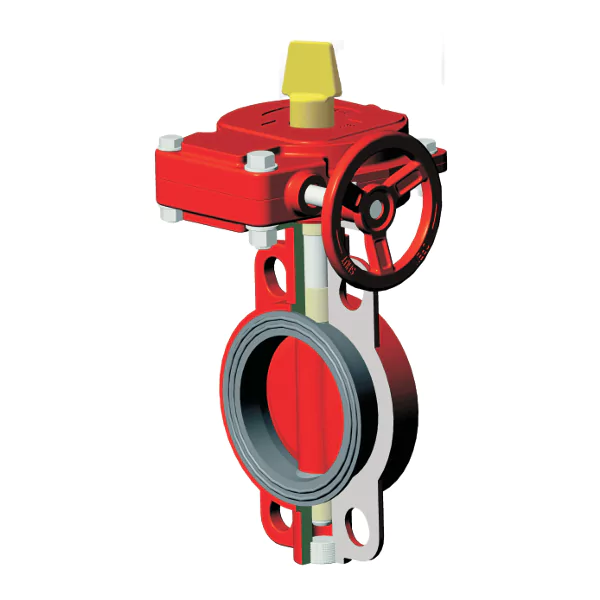

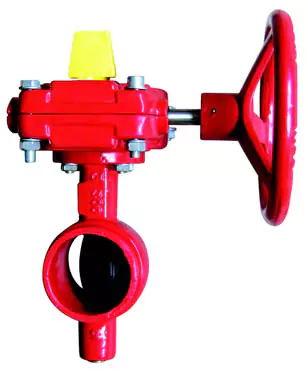

Información Válvulas mariposa estilo wafer
- Especificaciones
- Presión de trabajo
- Temperatura de Trabajo
- Protección contra la corrosión
- Instalación
- Materiales
- Dimensiones
Eje pasante de una sola pieza
Diseño de asiento vulcanizado para un cierre hermético a 300 psi
Indicador de posición tipo bandera
Funcionamiento con bajo par y larga vida útil
Con interruptor de supervisión incorporado
Brida superior según ISO 5211/1
Bridas según ANSI B16 1 Clase125 (Otros tipos de bridas disponibles bajo pedido)
Certificación UL
300PSI, 200PSI y 250PSI. Disponibles bajo pedido.
42° F - 180° F
Revestimiento interior y exterior de epoxi adherido por fusión según la norma AWWA C550
Puede instalarse en tuberías horizontales o verticales. Cuando se instala en una tubería horizontal, el vástago de la válvula debe estar preferiblemente horizontal. Esto permite que la válvula de mariposa se pueda autolimpiar y que el peso del disco sea soportado por igual por los cojinetes.

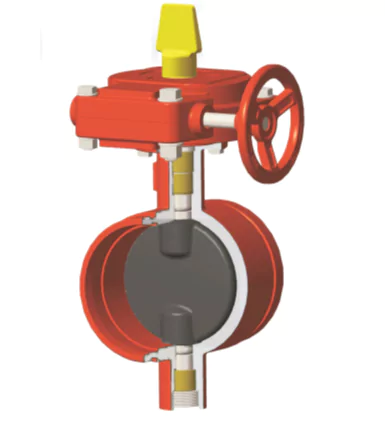

Cuerpo
Material: Hierro dúctil, EPDM vulcanizado
Especificación ASTM: A536 65-45-12 y EPDM
Disco
Material: Hierro dúctil
Especificación ASTM: A536 65-45-12
Eje
Material: Acero inoxidable
Especificación ASTM: AISI 431
Casquillo
Material: Latón
Especificación ASTM: B16 C36000
Caja de cambios
Material: Hierro fundido
Especificación ASTM: A126 Clase B
Tapa del reductor
Material: Hierro fundido
Especificación ASTM: A126 Clase B
Engranaje helicoidal
Material: Latón
Especificación ASTM: B16 C36000
Tornillo sin fin
Material: Acero inoxidable
Especificación ASTM: AISI 420
Volante
Material: Hierro fundido
Especificación ASTM: A126 Clase B
A
Dimensiones por tamaño:
2: 230/9.00
2,5: 240/9.45
3: 250/9.85
4: 265/10.45
5: 280/11.00
6: 295/11.60
8: 360/14.15
10: 410/16.15
12: 435/17.10
B
Dimensiones por tamaño:
2: 74/2.91
2,5: 85/3.35
3: 95/3.75
4: 115/4.55
5: 130/5.10
6: 145/5.70
8: 170/6.70
10: 210/8.30
12: 240/9.50
E
Dimensiones por tamaño:
2: 43/1.69
2,5: 46/1.81
3: 46/1.81
4: 52/2.06
5: 56/2.19
6: 56/2.19
8: 60/2.38
10: 68/2.70
12: 79/3.13
F
Dimensiones por tamaño:
2: 190/7.48
2,5: 190/7.48
3: 190/7.48
4: 190/7.48
5: 215/8.46
6: 215/8.46
8: 280/11.02
10: 280/11.02
12: 280/11.02
M
Dimensiones por tamaño:
2: 150/5.90
2,5: 150/5.90
3: 150/5.90
4: 150/5.90
5: 150/5.90
6: 150/5.90
8: 200/7.85
10: 200/7.85
12: 200/7.85
N
Dimensiones por tamaño:
2: 228/8.98
2,5: 228/8.98
3: 228/8.98
4: 228/8.98
5: 228/8.98
6: 228/8.98
8: 303/11.93
10: 303/11.93
12: 303/11.93
